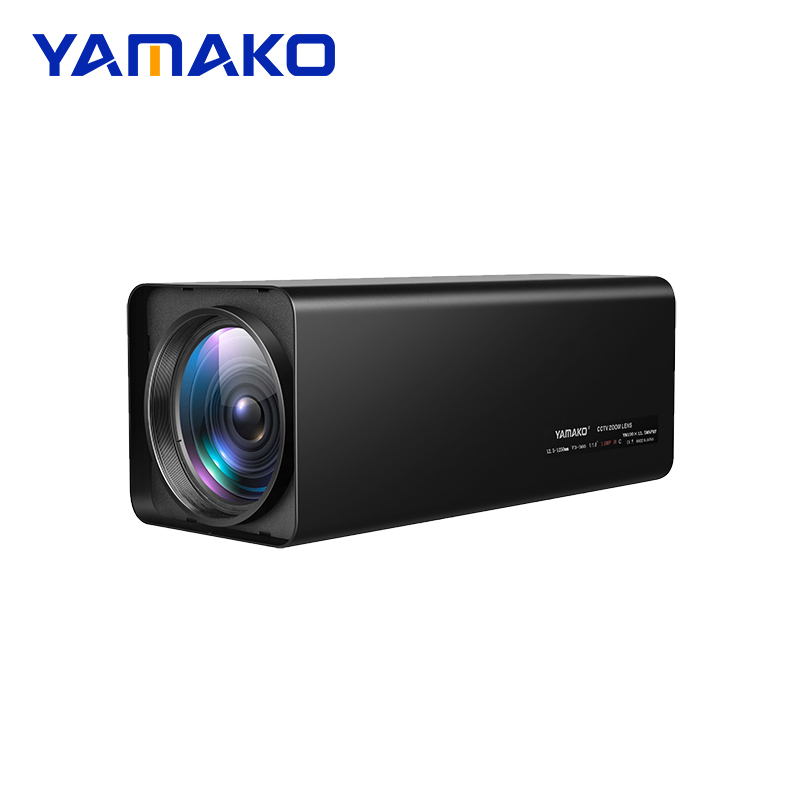

军工级200万像素+10–230mm全焦段覆盖：山田光学这款电动变倍镜头如何实现功能全能
在现代光学与成像技术快速迭代的背景下，光学系统的性能不再仅以单一参数衡量，而是以“系统化、模块化、智能化”的综合能力来定义。特别是在国防、安防、无人平台与工业检测等对可靠性和多功能性有极高要求的应用场景中，一款既能提供高分辨率成像、又具备宽广焦段覆盖、并实现电动智能变倍与高适配性的镜头，必将成为差异化竞争与应用拓展的重要利器。今天山田光学小编将围绕“军工级200万像素+10–230mm全焦段覆盖”的电动变倍镜头，从技术实现、设计权衡、关键部件、系统集成与典型应用等角度展开论述，探讨其如何实现“功能全能”的目标。
一、需求背景与功能定位
1.1 需求背景
在无人机侦察、边境监控、舰载/车载光电舱、远程巡检、弹道观测与夜间目标识别等领域，系统需要在远、中、近距离间快速切换、在多场景下维持高分辨率与足够的光通量、同时满足全天候工作需求。与此同时，电动变倍、自动对焦、光学防抖、兼容多种成像传感器与电子控制接口等功能，也成为系统的基本配置。
1.2 功能定位
“军工级200万像素+10–230mm”这一规格意味着该镜头需在广角至远摄之间提供完全覆盖，且与常见的200万像素（2MP）传感器（例如1/2.8"或1/1.8"类）匹配，确保在整个焦段内维持足够的成像质量。功能定位上应侧重以下几方面：
- 多倍光学变焦覆盖大视场范围；
- 高分辨率与分辨力满足目标识别需求；
- 电动控制实现远程、自动化操作；
- 兼顾重量、体积与能耗以适配平台化部署；
- 军工级可靠性及环境适应性（温度、振动、冲击、防护等级等）。
二、光学设计：宽焦段与成像质量的平衡
2.1 光学结构与设计要点
实现10–230mm的广泛覆盖意味着光学系统的变焦倍率在约23倍左右（230/10=23）。这么大的变焦范围在保持高成像质量时面临色差、像散、场曲和畸变等多种光学像差的控制挑战。通常采取的设计策略包括：
- 多组镜片结构：将镜头划分为定焦组、变焦移动组和对焦组，通过组合移动来实现变焦与对焦调节，优化成像位置与畸变控制。
- 采用非球面镜片与低色散（ED）玻璃：减少球差与色差，提升中心及边缘成像清晰度。
- 复合镜片与镜头后组优化：在长焦端通过后组移动或补偿组来修正像场翘曲与焦平面偏移，维持宽视角的解析力。
- 数学优化与光线追迹仿真：大规模使用光学设计软件（如Zemax等）进行像差优化，权衡MTF（调制传递函数）性能在不同焦段的表现。
2.2 对200万像素传感器的匹配
200万像素的传感器像素尺寸、感光面积决定了镜头在不同焦段下的解析力要求。镜头需在Nyquist采样频率以上提供足够的光学MTF，以避免以像素为瓶颈出现模糊。设计中需考虑：
- 光学MTF与系统MTF（含传感器、滤光片等）的匹配；
- 在近焦段与远焦段都维持可接受的MTF曲线，使目标识别与定位任务在任一焦段都能达成；
- 考虑像面弯曲、场曲与扭曲对传感器的影响，确保全画幅（或特定传感器尺寸）上的均匀成像质量。
三、电动化与控制系统：实现远程、精准与智能
3.1 电动变倍与对焦机构
电动变倍的关键在于机械精度、传动稳定性与控制响应。军工级变焦镜头通常采用以下方案：
- 伺服或步进马达驱动：提供高精度定位、可编程速度和加速度控制；步进马达在保持定位精度方面有天然优势，伺服系统则在平滑性和响应速度上更优。
- 串级导轨与防回弹机构：保证在高震动或冲击环境下镜组位置的可重复性。
- 传感器与编码器反馈：光学或磁编码器用于闭环控制，确保每次变焦或对焦都能复位到预定位置，便于预置位调用。
3.2 控制协议与接口
为实现系统集成与远程控制，镜头需支持标准通信接口与协议，例如RS-232、RS-485、CAN、Ethernet（GigE）、VISCA、Pelco-D/P等。控制系统应具备：
- 预置位调用与巡检策略支持；
- 与图像处理单元协同的自动对焦、自动曝光（AE）与自动白平衡（AWB）联动；
- 支持固件升级、诊断信息回传与热启动保护。
3.3 智能功能的集成
在现代作战或监控体系中，单纯的光学变倍已不足以满足需求。智能化功能主要包括：
- 自动目标跟踪（PTZ联动或电子辅助）；
- 基于图像的自动对焦（AF）与景深估算；
- 与定位/惯导模块协同，支持云台控制与电子稳定化；
- 低光条件下的多帧合成与降噪算法配合光学防抖提升成像质量。
四、机械与环境工程：满足军工级可靠性
4.1 材料与热稳定性
军工级镜头需在极端温度下保持调校不变。为此常采用低热胀系数材料（如镁合金、铝合金与陶瓷衬垫）、热补偿结构与环形温度补偿设计，以减少温度变化对焦点与像差的影响。
4.2 抗振动、抗冲击与密封性
实际部署可能遭遇剧烈振动、冲击或尘沙雨雪环境，设计要点包括：
- 机械接口的高强度与阻尼结构，减少震动传递；
- 镜片组与支撑结构的紧固与放置缓冲设计，以防位移；
- 防护密封（IP等级）以及防腐蚀涂层，保证盐雾、湿度与颗粒物下的可靠工作。
4.3 透镜镀膜与光学防护
为了提高透光率与抗反射能力，同时应对激光、强光或雾霾等复杂照明条件，镜片需采用多层增透膜、抗划伤或疏水涂层，并在前端增加电热除雾或遮光罩配置。
五、电光协同：提升系统实用性与场景适配
5.1 光学与电子防抖的结合
长焦端极易受到抖动影响，纯粹依靠机械防抖在能耗、结构复杂性上成本高昂。现代方案倾向于将光学防抖（移动光学组）与电子图像稳像（EIS）相结合，通过传感器级别的运动检测（IMU或图像位移估计）进行补偿，从而在不同平台上（如无人机、车载）实现更稳定的成像。
5.2 多谱段与低照度支持
军工应用常要求在可见光与红外之间的协同探测能力。该镜头在设计时应保证与滤光片、分光器或可替换前端模块兼容，以支持低照度增强（大光圈设计、降噪算法、流明补光）以及与红外热成像或短波红外（SWIR）传感器的联合使用。
5.3 系统级校准与标定
为确保高度可靠的测量与定位功能，需引入出厂校准与现场自校准机制，包括畸变标定、色彩校正、焦距与像场标定，以及随时间变化的在线标定策略。校准数据应可存储在镜头的EEPROM或系统中，并可供上层处理单元调用。
六、权衡与工程挑战
6.1 体积、重量与光学性能的冲突
大变焦倍率往往需要更复杂的镜片组与更长的机械行程，从而增加重量与体积。工程师需在光学性能、平台可用载荷与响应速度之间寻找平衡，通常通过优化镜片数量、采用轻质材料与折叠光学结构（如棱镜或反射组）来缓解。
6.2 成本控制与可制造性
军工级别的高精度制造与严格测试显著提高成本。通过模块化设计、标准化接口、以及先进的自动化装配与测试流程，可以在保证性能的同时控制制造成本与交付周期。
6.3 可靠性验证与法规合规
军用与关键基础设施应用要求长期可靠性与合规性检验，包括环境试验（温度循环、震动冲击、盐雾）、电磁兼容（EMC）测试、以及材料与工艺的跟踪管理（如供应链可追溯性）。这些验证流程本身也会影响设计决策和供货周期。
七、典型应用场景与实际效果

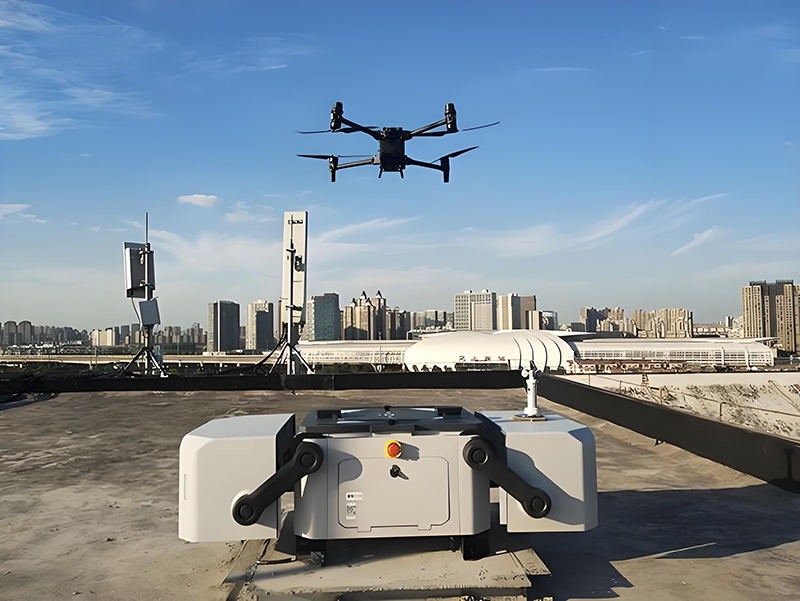

7.1 无人机侦察与情报收集
在无人机平台上，这类10–230mm的电动变倍镜头能够在单一任务中实现从大范围搜索（广角端）到远距离识别（长焦端）的无缝切换，配合实时电子变焦与图像分析，实现目标锁定、预置位巡检与自动跟踪，提升情报获取效率。
7.2 车载/舰载光电舱
车载或舰载系统对抗冲击与全天候性能要求极高。该镜头若具备良好的热补偿与抗振设计，加上密封与防腐处理，可在海上或沙漠等极端环境中长期稳定工作，支持对远距离目标的识别与跟踪。
7.3 边境与城市公共安全
在边境巡护或城市大范围监控中，所需设备需要覆盖广阔视野并兼顾高倍率识别。电动变焦与预置位功能能极大提高巡检效率，结合智能分析可实现告警触发的自动观测与证据记录。
7.4 工业检测与科学观测
在工业场景中，对长距离微小目标（如高空平台的裂缝检测、烟囱排放监控）进行高分辨成像同样受益于宽焦段镜头；在科研观测（如鸟类监测、天文辅助观测）领域，宽焦段与高稳定性也能扩展设备的通用性。
从组件到系统的功能全能实现
山田光学“军工级200万像素+10–230mm全焦段覆盖”的电动变倍镜头要成为真正的“功能全能”产品，不仅需要在单一光学性能上达到高标准，更要在电控、机械、环境适应性、系统集成与智能化方面进行全方位的工程设计与优化。光学设计需兼顾变焦范围与MTF表现；电动与控制系统要求高精度、低延迟与开放接口；机械结构与材料需保障在苛刻环境下的长期可靠；而电子与算法的协同则能显著扩展镜头的实用性与场景适配能力。
最终，山田光学这款镜头的成功来自跨学科的工程协同：光学工程师、机械工程师、电子与控制工程师、算法工程师与系统工程师共同参与，从需求定义、仿真设计、样机调校到量产验证，形成一整套成熟的产品体系。只有在此基础上，才能将“200万像素+10–230mm”的参数转化为现场可用、可靠、智能的系统能力，满足现代复杂作战与监控环境下对“功能全能”的现实需求。
